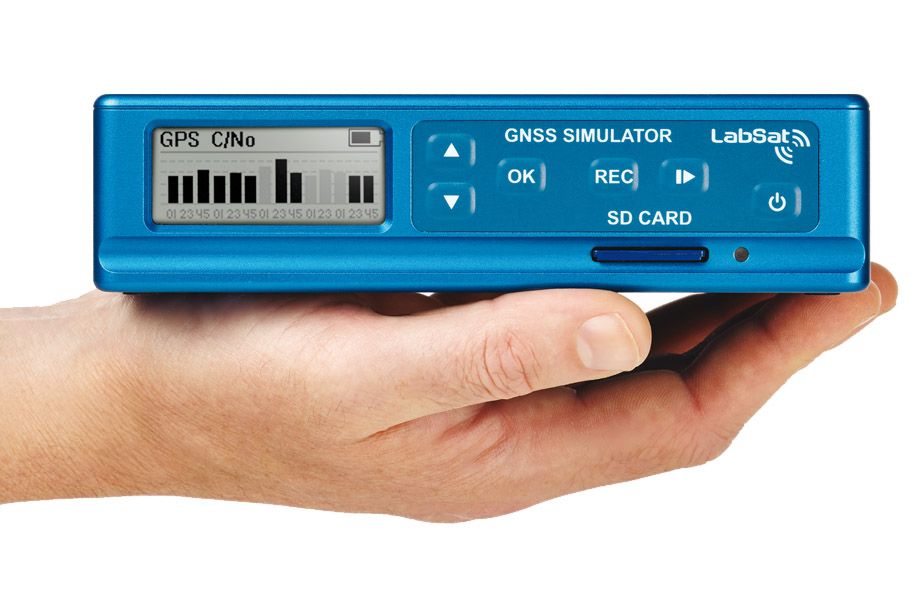

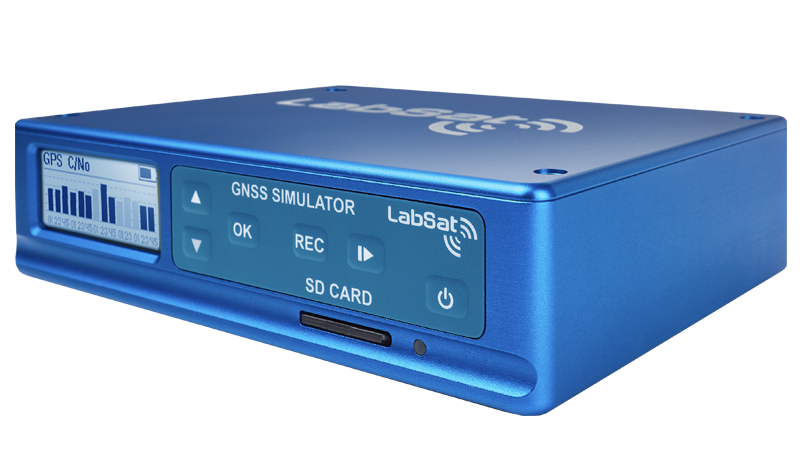

LabSat 3

瑞思捷尺寸小巧但功能强大的多星座、多频率 GNSS 设备测试系统

  • 3 个星座
  • 8 个同步信号
  • 9.66 MHz 带宽
  • 4 比特解析度
  • 完全独立

在手掌间就可录制和回放 GPS/GNSS 信号的最轻松方式

市场上最划算、最便携和最多功能的多星座全球导航卫星模拟器。

如果您销售、测试或开发采用卫星导航芯片组的产品,您会发现 LabSat 3 会使您的工作变得更轻松、更快捷和更具成本效益。

LabSat 3 尺寸小巧、以电池供电且操作简单,可让您快速收集详细的真实世界卫星数据,并在您的工作台上回放这些信号。

LabSat 3 可录制和回放下列信号组合:

  • GPS:L1
  • GLONASS:G1
  • 北斗:B1
  • QZSS
  • Galileo:E1
  • SBAS:WAAS、EGNOS、GAGAN、MSAS、SDCM

功能多样

LabSat 3 的直观界面和小巧设计使它成为可录制和回放 GPS/GNSS 星座的完美工具

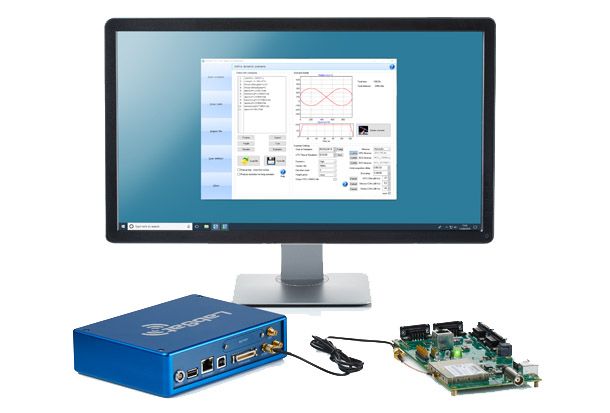

在实验室

LabSat 3 可让您快速收集详细的真实世界卫星数据,并在您的工作台上回放这些信号

在现场

LabSat 3 尺寸小巧和易于携带,适合放于背包中,可轻松录制世界上任何地方的 RF 信号

特征

易于使用

LabSat 3 易于使用且无需专家培训

易于携带

小巧轻便,适合在试验室内部和外部使用

多个星座

录制和回放主要的 GNSS RF 信号

内部显示器

LabSat 3 的内部显示器可跟踪 RF 信号

API 可用

开发者 API 可供使用,让您可为您的 LabSat 3 设计您的自定义软件控制器

完全独立

开箱可用;LabSat 3 甚至带有预先录制的模拟库

内置电池

LabSat 3 可采用主电源供电,但同时附带内置电池,可续航 2 小时

额外信号

与卫星信号一起录制一系列额外信号,例如 CAN、串列或数字数据

免费 LabSat 试用

可靠、可反复重复

LabSat 3 让您能创建测试等级基准,确保每次均可复制真实世界 GNSS 状况的高度精确的测试计划。

可重复任何地点、任何时间

根据您的产品将在何处及如何使用、无论其是在车上穿越东京市中心或在阿尔卑斯山上跋涉,为您的产品创建测试台。LabSat 3 总是能真实再现任何地点的卫星星座

功能多样的测试解决方案

搭配 SatGen 软件使用时,LabSat 3 可为您选择的几乎任何卫星星座复制高度精确的模拟状况。

产品规格


星座 GPS/Galileo/SBAS/QZSS, GLONASS或北斗
输出信号级别 可调整 -73 dBm 至 -103 dBm
RF 通道 1、2 或 3(视型号而定*)
RF 星座中心频率 1575.420 MHz(GPS L1、Galileo E1、SBAS 和 QZSS);1602.00 MHz (GLONASS L1);1561.098 MHz(北斗 B1)
观测的卫星数量 全部可见
采样频率 16.368 MHz
带宽 9.66 MHz
量化 1 和 2 比特
数据格式 I 和 Q
额外记录 2 个 CAN、RS232 或数字(1 个 CAN、RS232 或数字用于可升级的单星座型号)
可拆卸电池组
附带媒体储存装置 1 TB USB HDD、32 GB SD 卡
有源天线电压电源 2.8 至 3.3 V
基准晶振精度 TCXO ± 2.5;OCXO ± 0.3 ppm**
基准晶振老化 TCXO ±1;OCXO ± 0.3 ppm/年**
基准晶振稳定性 TCXO ±0.05;OCXO ± 0.05 ppm/ °C**
运行电压 8 V 至 30 V DC
尺寸 167 mm x 128 mm x 43 mm
重量 960 g (不含电池 910 g)

* LabSat 3 具有从“单星座/仅回放”到“三星座/录制和回放”在内的六个版本,可出厂升级至任何其他版本。所有 LabSat 版本还具有可添加 SatGen 模拟软件的选项。

** 所有版本的 LabSat 3 均配备标准 TCXO(温补晶振)。然而,提供 OCXO(炉控晶振)升级。请联系您的本地经销商或瑞思捷办事处以了解更多详情。

LabSat 3详细介绍

您可在这里找到关于 LabSat 3的常见问题解答。如果您需要任何进一步的协助,请随时联系我们或访问 LabSat 支持网站

工作原理是什么?

LabSat 3 接收来自标准卫星天线的信号,但不会处理接收到的每个信号以计算定位,LabSat 3 可以较高的带宽将原始卫星信号数字化并保存于可拆卸 SD 卡或 USB 硬盘上。

LabSat 3 的 RF 输出会连接至所测试设备的天线输入,然后录制的数据作为 RF 信号被回放。所测试的设备随后会跟踪卫星,就如同它沿着 LabSat 3 在原始录制期间所行经的相同路径行进。



LabSat 3 的使用如何简单?

一键录制/回放使 LabSat 3 的操作极其简单。凭借坚固的结构、内置电池和清晰的显示屏,在您的产品日常使用所经历的相同环境中使用 LabSat 3 变得十分简单,只需少量或无需培训。

产品附带周围世界的预录制和模拟文件免费库,可让您尽快入门和开始使用。

我能生成我自己的 GPS 测试场景吗?

如果您要使用人工信号创建您自己的自定义测试场景,SatGen 软件可让您使用 Google 地图快速绘制路线,然后自动创建 RF 文件,该文件再传送至 SD 卡并在 LabSat 3 上回放。

多卫星和多星座均可被模拟,用户还可精确控制速度、航向和高度配置文件。

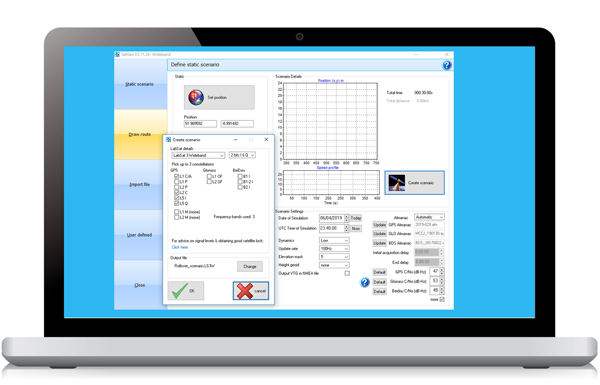

SatGenv2 Screen montage

合适的年历可自动下载或由用户定义。SatGen 还可导入 KML 文件和 NMEA 文件,并且时间、日期和动态均可完全由用户定义。

提供免费 SatGen 演示

感兴趣吗?您可申请免费版 SatGen 软件(场景长度有限)以查看其工作原理。

我可录制和回放哪些额外信号?

除卫星信号外,您可记录各种其他信息,例如 CAN、串列或数字数据。回放文件时,嵌入的数据会同时被复制,并在 60 纳秒内同步。您还可使用内部 GPS 接收器嵌入 1 个 PPS 信号。

此灵活性意味着可在工作台上绝对便利地执行采用此各式各样信号流的产品开发,无需成本高昂和耗时的现场试验。



我能测试具有内置天线和无外置连接器的设备吗?

是,通过使用我们的 LabSat 3 配件部分列示的有源 GPS 天线或无源 GPS/GLONASS 天线。这些天线直接连接至 LabSat 3 上的 RF 端口,并将在短距离内发射 RF 信号至所测试的 GNSS 设备。请注意,您需要处于屏蔽 RF 的环境中才能避免干扰实时信号。这可在完全屏蔽 RF 的房间或便携盒内完成,例如 LabSat 测试盒。

LabSat 测试盒可允许进行安全的屏蔽式测试,并理想适用于使用没有外置天线的情况,例如可穿戴设备、智能手机和运动、健身跟踪器。

我可在 SD 卡上保存多少数据?

每个通道每小时使用约 14 GB ,可适用的最大 SD 卡为 128 GB。因此,单个星座时您可录制恰好超过 9 个小时,两个星座时可录制 4.5 个小时。

可用的 SD 卡包括 32 GB、64 GB 和 128 GB。超过 32 GB 的储存设备需要格式化为 FAT32 文件系统。

请使用瑞思捷提供的 SanDisk Extreme SD 卡(参阅下面的配件部分)。LabSat 系统可通过选择文件菜单格式化 SD 卡。

配件

若要购买下列任何配件,请联系您的本地经销商或发送电子邮件至

RLACS225

RF 屏蔽外盒适用于测试具有内置天线的 GNSS 设备。 附带偶极子天线(RLACS219)。

阅读更多

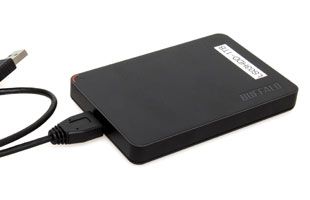

LSO3HDD-1TB
LabSat 3 USB 1TB 硬盘 (HDD) 包含世界各地的静态和动态 GNSS 录制场景数据库。
RLACS261

允许与 GNSS RF 信号同时录制/回放 RS232、CAN 和数字数据。

确保在具有挑战性的环境中录制时实现安全锁定。

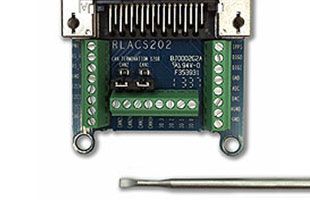

RLACS202
允许与 GNSS RF 信号同时录制/回放 RS232、CAN 和数字数据。
RLACS205

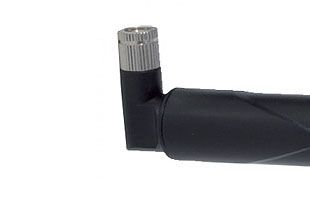

仅适用于录制 LabSat 3 GPS L1 信号的有源直角天线。

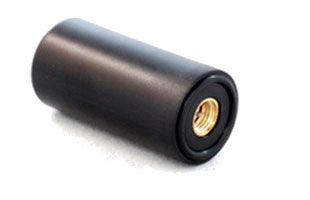

RLACS206
适用于录制/回放 LabSat 3 GPS/GLONASS L1 信号的无源天线。

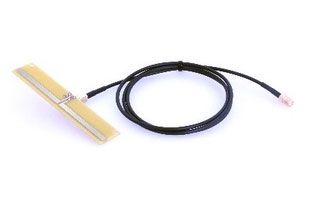

RLACS219
适用于录制/回放 GPS/GLONASS/北斗 L1 信号的无源天线。
RLACS198

适用于录制 GPS、GLONASS、北斗、Galileo 和 L 波段校正信号的有源天线。

RLACS163

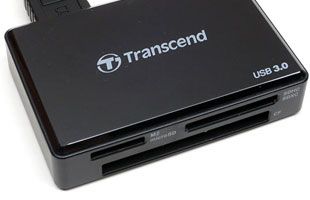

可提供最高文件传输速度的专业级、便携式 USB 读卡器。USB 界面速度高达 500 MB/s。

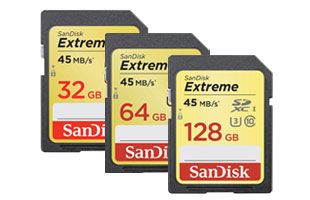

LS03SDCARD

具有 32、64 或 128 GB。符合 LabSat 要求的高达 45 Mb/s 的读/写数据速度。

RLACS200/UK

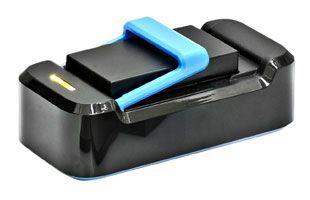

适用于 LabSat 3 内置电池的便捷 110/240 V 充电器。
RLACS201

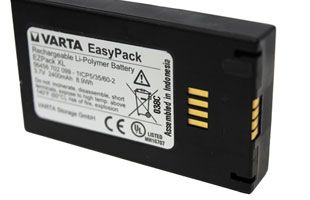

高品质 3.7 V 2260 mAh 聚合物锂离子内置电池。可充电。
